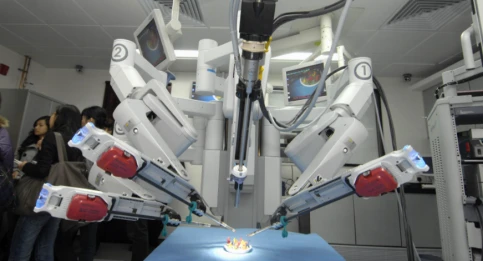

Des dels àgils canells dels robots quirúrgics mínimament invasius fins a la rotació silenciosa de les articulacions artificials del maluc, els coixinets de nivell mil·limètric- estan impulsant silenciosament una revolució en la tecnologia mèdica amb la seva precisió i fiabilitat sorprenents.
En la medicina moderna, els coixinets, encara que petits, suporten el pes de la vida. Aquests components de precisió no només admeten físicament el funcionament dels equips, sinó que també serveixen com a tecnologia bàsica que supera múltiples reptes tècnics, com ara la biocompatibilitat, el funcionament asèptic i el control de precisió.
Quan els braços del robot quirúrgic suturen els vasos sanguinis amb una precisió de 0,1-graus, quan l'equip de ressonància magnètica gira sense interferències en camps magnètics forts i quan els nanorobots administren medicaments dirigits al torrent sanguini, tot això està recolzat en silenci per la tecnologia de rodaments mèdics especialitzats. La informació següent us proporcionarà una comprensió de les característiques dels coixinets i els models típics utilitzats en diferents aplicacions d'equips mèdics:

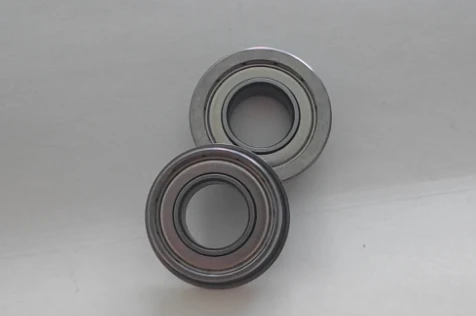

1. Coixinets de boles profunds d'ús mèdic-general (protecció segellada bàsica)
Aquest tipus de coixinets inclou principalment segells de goma de doble-cara (2RS), que garanteixen una protecció contra els fluids i una baixa fricció.
6800-2RS
Mides: 10 mm × 19 mm × 5 mm
Característiques: disseny-de grau mèdic, acer inoxidable (AISI 304/440C), amb segells de contacte per evitar taques de sang i intrusió de desinfectant durant la cirurgia.
Aplicacions: eixos giratoris per a instruments quirúrgics, mecanismes d'ajust per a cadires elèctriques mèdiques.
694-2RS
Mides: 4 mm × 11 mm × 4 mm
Característiques: El disseny en miniatura s'adapta a espais compactes. Fabricat en acer GCr15 amb una superfície cromada-o tot d'acer inoxidable, amb una velocitat màxima de 40.000 rpm, compleix els requisits d'accionament de broques dentals i endoscopis.
Aplicacions: Motoreixos per a eines quirúrgiques de mà, articulacions per a instruments quirúrgics mínimament invasius.
627-2RS
Mides: 7 mm × 22 mm × 7 mm
Característiques: precisió de grau-EMQ (específic del motor-), classificació de silenci Z3, segells reforçats de PTFE-, grau de resistència a la pols i l'aigua IP54.
Aplicacions: mòduls de transmissió de potència per a serres elèctriques d'ossos i unitats electroquirúrgiques d'alta-freqüència.

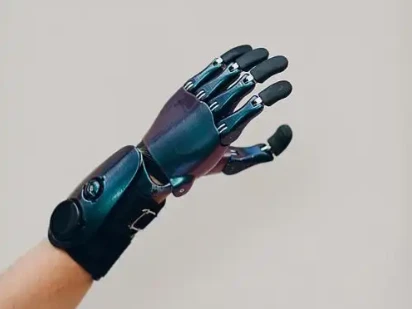

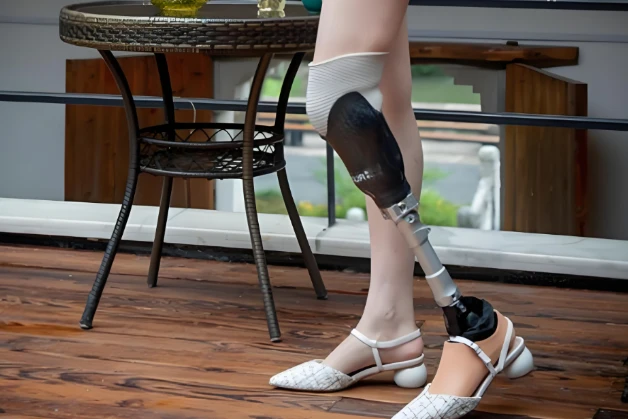

2.Aplicacions de coixinets en pròtesis i exoesquelets
Coixinets de boles profunds en miniatura (per a articulacions de dits/mans)
694-2RS
Dimensions: 4 mm (diàmetre interior) × 11 mm (diàmetre exterior) × 4 mm (gruix)
Característiques: els segells de goma de doble-cara (2RS) protegeixen contra la pols i els fluids corporals; disseny silenciós, baix coeficient de fricció; Fabricat en acer de rodaments (GCr15) o acer inoxidable (304/440), amb passivació superficial per millorar la resistència a la corrosió.
Aplicacions: frontisses de dits protèsics, articulacions rotatives en miniatura.
696-ZZ/2RS
Mides: 6 mm × 15 mm × 5 mm
Característiques: tapes de pols de metall de doble cara opcional (ZZ) o segells de goma (2RS); Velocitat màxima 32.000 rpm (lubricació amb greix), càrrega dinàmica 1,35 kN; Les versions d'acer inoxidable (com ara 440) són adequades per a les extremitats protèsiques exposades a la suor.
Aplicacions: mecanismes de rotació del canell, components de transmissió protèsica lleugera.

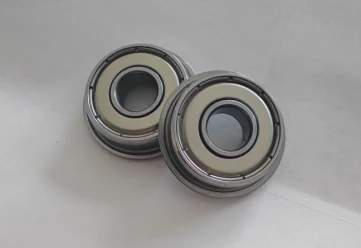

F688-2RS
Mides: 8 mm × 18 mm × 1 mm (amb brida)
Característiques: el disseny de la brida facilita la fixació axial i redueix l'espai d'instal·lació; Els segells-de doble cara eviten les fuites de greix, el que el fa adequat per a juntes amb moviments freqüents.
Aplicacions: eixos protèsics compactes i articulacions angulars ajustables.

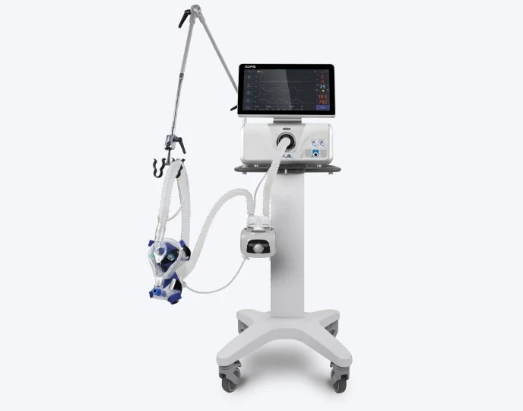

3.Aplicacions de coixinets en ventiladors
Quan la funció pulmonar intrínseca disminueix, els ventiladors mantenen els pacients amb vida. Els nostres coixinets juguen un paper essencial en aquest sentit. Els coixinets de boles de ranura profunda s'utilitzen principalment en peces mòbils centrals, com ara sistemes d'accionament del motor, turboventiladors i mecanismes de control de vàlvules. Han de complir requisits estrictes de compatibilitat amb un entorn estèril, baix soroll, funcionament-sense manteniment i estabilitat a-alta velocitat.
Els turboventiladors dels ventiladors requereixen velocitats extremadament altes (normalment de 20.000 a 50.000 rpm) per mantenir un flux d'aire estable. Per tant, els coixinets han de ser compactes, de baixa-fricció i-estanquitats.
618/8-2RS
Dimensions: 8 mm (diàmetre interior) × 16 mm (diàmetre exterior) × 4 mm (gruix)
Característiques: els segells de goma de doble-cara (2RS) proporcionen protecció contra els fluids corporals i els desinfectants; lubricació amb greix, velocitats de funcionament de fins a 42.000 rpm i càrregues dinàmiques de fins a 1,60 kN; acer inoxidable (AISI 304/440C) certificat per a biocompatibilitat segons ISO 10993. Aplicacions: Eix principal del ventilador del turbocompressor, suport del rotor del micromotor DC.
694-2RS
Mides: 4 mm × 11 mm × 4 mm
Característiques: Velocitat màxima 40.000 rpm, nivell de silenci Z3; les boles ceràmiques opcionals (nitrur de silici) redueixen la fricció en un 40%, reduint la calor del motor.
Aplicacions: Eix d'accionament del micromotor per a vàlvules de control de flux d'oxigen.
D/WR1-5-2Z (Ultra-Micro)
Mides: 2,38 mm × 7,938 mm × 3,571 mm
Característiques: Coberta antipols bimetàl·lica (ZZ), lubricació d'oli, velocitat 160.000 rpm; El recobriment DLC de l'acer GCr15 augmenta la vida útil del desgast en tres vegades.
Aplicacions: Components rotatius de precisió en mecanismes de retroalimentació del sensor.

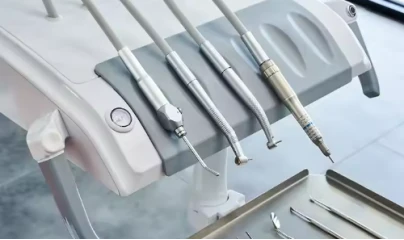

4.Aplicacions de rodaments en tecnologia dental

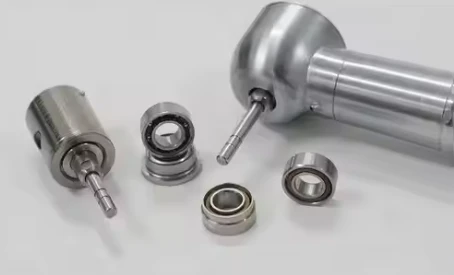

En l'àmbit dental, els coixinets de boles profunds s'utilitzen principalment en peces de mà de trepants dentals d'alta velocitat-, sistemes d'accionament per a unitats de tractament dental i equips d'imatge dental. Han de complir requisits estrictes com ara ultra-velocitat, compatibilitat amb entorns estèrils, baix soroll i llarga vida.
Sèrie SR144 (model d'alta-velocitat principal)
Dimensions: 3,175 × 6,35 × 2,38 mm (interfície estàndard de la indústria-, compatible amb peces de mà dentals convencionals)
Velocitat: 350.000-450.000 rpm (mesurada a 250 kPa)
Soroll: inferior o igual a 65-70 dB (estructura de coixinet elàstic + disseny de reducció de soroll de bola de ceràmica)
Material: Anells: acer inoxidable 440C (tractat al buit amb calor-, duresa HRC 60+)
Elements rodants: boles ceràmiques de nitrur de silici Si₃N₄ (duresa 2000 HV, deformació centrífuga només el 40% de les boles d'acer)
Gàbia: TORLON de poliimida (auto{0}}lubricant, resistent a la calor- fins a 260 graus)
Lifespan: Clinically proven >6 mesos (pèrdua de parell<8% after 200 autoclave cycles)
Sèrie SMR (Ultra-micro adaptativa)
Models representatius: SMR74ZZ, SMR84ZZ, SMR105ZZ
Interval de mides: ID 1–5 mm (p. ex., SMR74ZZ: 1,5 × 4 × 1,6 mm)
Velocitat: 300.000–400.000 rpm (per a aplicacions de precisió com el tractament del conducte radicular)
Característiques: El disseny de brida integrat redueix la vibració axial, el nivell de soroll Menor o igual a 68 dB.
Com més apreneu sobre els coixinets, més us adonareu de la seva ubiqüitat. A la societat moderna, s'han convertit en integrants de la nostra vida quotidiana. Com a fabricant professional de coixinets a la Xina, oferim constantment als clients solucions de coixinets especialitzades. Agraïm les vostres consultes i discussions.
